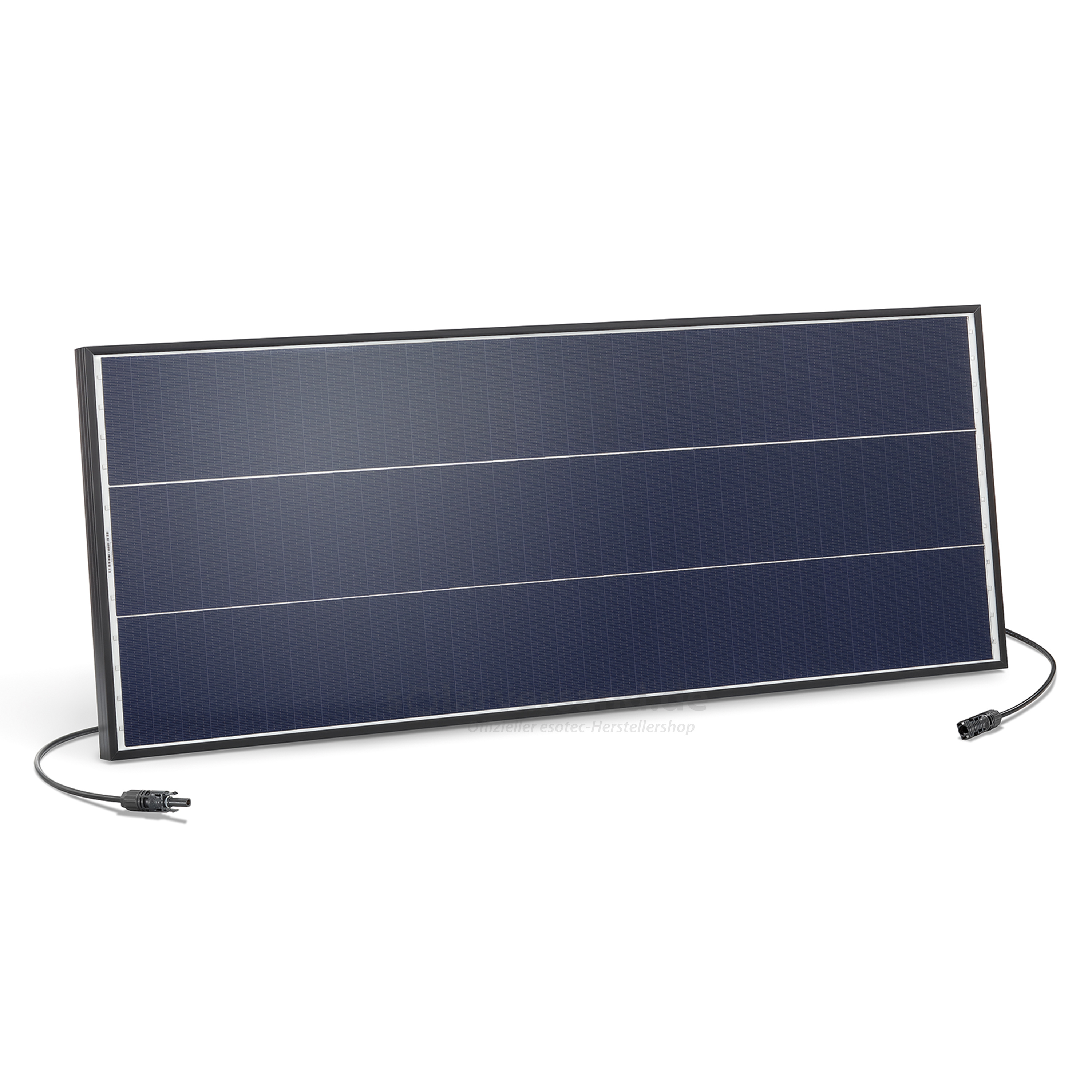

Vorschau: Solarmodul 75 Wp 18 V mono - 1030x405x35 mm

Solarmodul 75 Wp 18 V mono - 1030x405x35 mm

Solarmodul 75 Wp 18 V mono - 1030x405x35 mm

Artikel-Nr.: 131050

(3)

64,95 €

Alle Preisangaben inkl. MwSt. zzgl. Versandkosten

54,58 €

Inkl. 0% MwSt. zzgl. Versandkosten bei Bestellung nach §12 Abs. 3 UStG

Mehrwertsteuerfrei bestellen nach §12 Abs. 3 UStG
Sie bestellen als Privatperson? Dann sparen Sie jetzt 19 % MwSt. beim Kauf dieses Artikels!
Wie das funktioniert erfahren Sie hier.

Auf Lager - sofort verfügbar.

Einen Moment Ihr Versandzeitpunkt wird berechnet...

Versandkostenfrei ab 50 Euro*

Innerhalb Deutschlands

30 Tage Rückgabefrist

Problemlose und kostenfreie Rücksendung

Kauf auf Rechnung

Bequem und sicher bezahlen ohne Risiko

Beschreibung

Produkthighlights:

Für Insel-Solaranlagen mit PWM-Laderegler
Für Direktbetrieb von Gleichstromgeräten
Massiver Alurahmen schwarz eloxiert
Bis max. 18% Wirkungsgrad
Durchschnittlicher Energieertrag im Sommer: 300 Wh pro Tag
Hocheffizient bei Teilabschattung durch Laub oder Schnee
Hochwertige monokristalline Solarzellen
Platzsparend und hocheffizient durch Dachschindeltechnologie
Mehr Leistung als herkömmliche Solarmodule bei gleicher Größe
Gleichbleibende Qualität durch nahezu vollautomatische Fertigung
MC4 kompatible Steckverbindungen
Umlaufender 35 mm hoher Alurahmen schwarz eloxiert
Inklusive Bypassdioden ohne Sperrdiode (esotec Zubehör 141009)
25 Jahre Leistungsgarantie auf 80 % der angegebenen Nennleistung
Hageltest nach ICE 61215

Maximale Leistung bei kleinen Abmessungen!

Dank neuartiger platzsparender Dachschindeltechnologie und monokristalline Solarzellen erhalten wir hier technisch hervorragende Solarmodule. Da die einzelnen Solarzellen effektiv übereinander gelegt sind, spart man sich den Platz bei der Reihenschaltung zwischen den einzelnen Zellen. Dieser wird benötigt, um die Verbindungsleitungen von Zelle zu Zelle zu verlegen. Mit einer Länge von nur 103 cm und einer Breite von 40,5 cm ist es auch bei kleinen Platzverhältnissen möglich leistungsfähige Solarmodule einzusetzen.

Teilabschattung? Kein Problem!

In vielen Solarmodulen sind alle Solarzellen hintereinander (in Reihe) geschaltet. Wird nun ein Bereich des Solarmoduls teilabgeschattet führt dies bis zum Ausfall des Solarmoduls. Unsere Solarmodule mit Dachschindeltechnologie sind in einzelne Stränge (Strings) unterteilt. Die Leistung des Solarmoduls teilt sich auf diese Stränge auf. Sollte nun ein Strang abgeschattet sein, dann produzieren die verbleibenden Stränge noch die volle Leistung und das Solarmodul ist noch in der Lage Energie zuliefern. Es fällt nur der einzelne Strang aus. Somit bedeutet eine Teilabschattung keinen Totalausfall des Solarmoduls, sondern lediglich eine Leistungsreduzierung. Dieses Solarmodul ist mit 3 parallelen Strängen und 2 Bypass Dioden ausgeführt.

Für Solar-Inselanlagen mit PWM-Laderegler!

Durch die Ausgangsspannung von 18,2 V im MPPT-Bereich des Solarmoduls eignet es sich hervorragend zum Einsatz mit PWM-Ladereglern. Besonders bei Teilabschattung arbeitet das Solarmodul noch mit voller Ausgangsspannung! In Verbindung mit einem PWM-Laderegler erhalten Sie dadurch ein optimales Team in allen Betriebszuständen mit maximal möglicher Energiegewinnung!

Anschlussleitungen mit MC4 kompatiblen Stecksystem

Am Ende der Anschlussleitungen ist je ein MC4 kompatibler Stecker und Buchse vorhanden. Dies ermöglicht es Ihnen auf einfache Art und Weise (Plug and Play) Ihre Solaranlage mit unserem Zubehör aufzubauen und je nach Wunsch zu erweitern!

Die Module haben einen umlaufenden 35 mm hohen schwarzen Alurahmen. Die Vorderseite ist mit gehärtetem Glas und die Rückseite in einer weißen EVA-Folie ausgestattet. Als Anschluss dienen zwei je 1 m lange Leitungen mit 4 qmm Querschnitt und MC4 kompatiblen Steckverbindern.

Nennleistung: 75 Wp +/- 4,99 W Durchschnittlicher Energieertrag im Sommer: ca. 300 Wh pro Tag Im Durchschnitt 2 Stk. Bypass Dioden, keine Sperrdiode (Art.-Nr: 141009) 3 Strings (Stränge) Nennspannung: 18,2 V (Umpp) Nennstrom: 4,13 A (Impp) Leerlaufspannung: 22,5 V (Uoc) Kurzschlußstrom: 4,28 A (Isc) Wirkungsgrad: 18% Max. Systemspannung: 600 V Anschluss: 2 Kabel, Länge 100 cm, 4 qmm Querschnitt und MC4 kompatible Steckverbindungen Temperaturbereich: -40°C bis +85°C Hageltest nach ICE 61215, Hagelkörner mit 25 mm Durchmesser mit einer Geschwindigkeit von 23 m/s auf 11 unterschiedliche Auschlagstellen des Solarmoduls Abmessungen (L x B x T): 1030 x 405 x 35 mm Gewicht: ca. 6 kg Alle Angaben unter Standard-Testbedingungen: 1000 W/m2, AM: 1,5 Zelltemperatur: 25 °C

Nennleistung: 75 Wp +/- 4,99 W
Durchschnittlicher Energieertrag im Sommer: ca. 300 Wh pro Tag Im Durchschnitt
2 Stk. Bypass Dioden, keine Sperrdiode (Art.-Nr: 141009)
3 Strings (Stränge)
Nennspannung: 18,2 V (Umpp)
Nennstrom: 4,13 A (Impp)
Leerlaufspannung: 22,5 V (Uoc)
Kurzschlußstrom: 4,28 A (Isc)
Wirkungsgrad: 18%
Max. Systemspannung: 600 V
Anschluss: 2 Kabel, Länge 100 cm, 4 qmm Querschnitt und MC4 kompatible Steckverbindungen
Temperaturbereich: -40°C bis +85°C
Hageltest nach ICE 61215, Hagelkörner mit 25 mm Durchmesser mit einer Geschwindigkeit von 23 m/s auf 11 unterschiedliche Auschlagstellen des Solarmoduls
Abmessungen (L x B x T): 1030 x 405 x 35 mm
Gewicht: ca. 6 kg

Alle Angaben unter Standard-Testbedingungen: 1000 W/m2, AM: 1,5 Zelltemperatur: 25 °C
